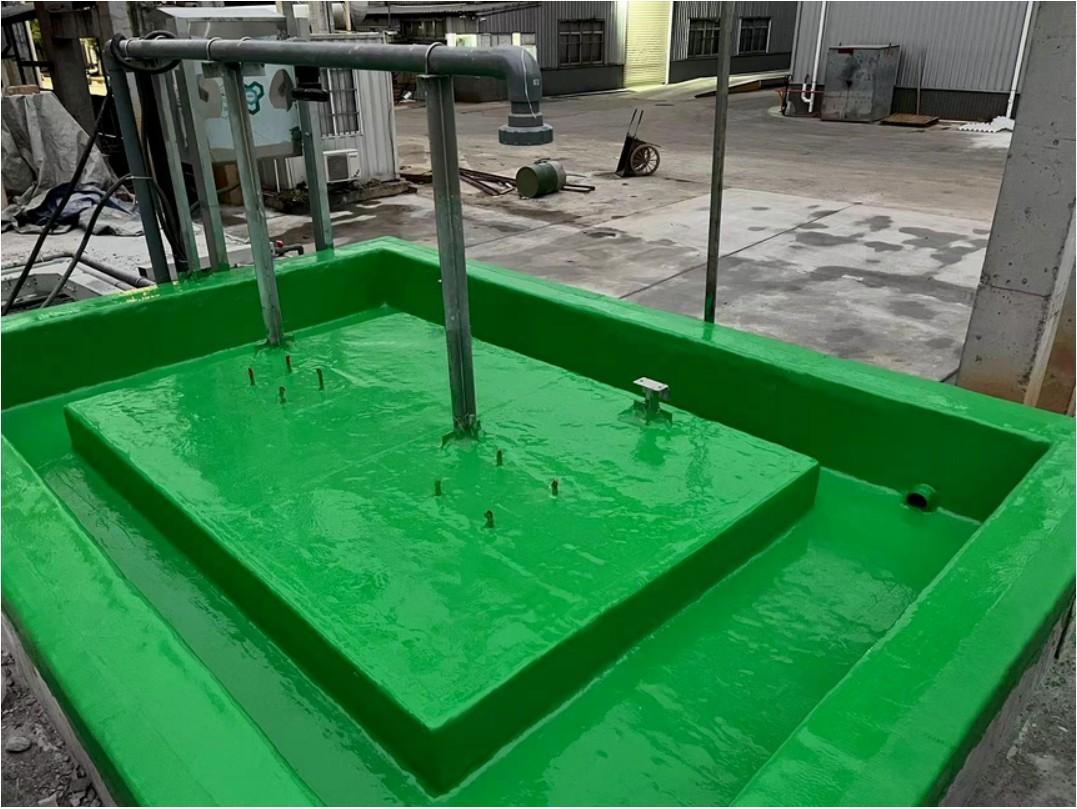

鳞片胶泥特点

选段:鳞片胶泥涂层不易产生龟裂、分层或剥离，附着力和冲击强度较好，从而保证较好的耐蚀性,耐腐蚀性能好。由于鳞片胶泥采用的基体树脂是高性能的乙烯基酯树脂，该类型树脂具有较环氧树脂更好的耐腐蚀性能

较低的渗透率。鳞片胶泥的抗水蒸汽渗透率比普通环氧树脂涂料高6-15倍，比普通环氧FRP高4倍。鳞片胶泥具有较强的粘结强度，不仅指树脂基体与其中的玻璃鳞片之间的粘结强度较高，而且鳞片胶泥与混凝土或碳钢基材之间的粘结强度高，与钢板的粘结强度22.0Mpa，与混凝土的粘结强度22.5Mpa 。因此鳞片胶泥涂层不易产生龟裂、分层或剥离，附着力和冲击强度较好，从而保证较好的耐蚀性。耐温差(热冲击)性能较好。涂层中由于含有许多玻璃鳞片，因此消除了涂层与钢铁之间的线膨,胀系数的差别，鳞片胶泥涂层的线膨胀为11.5x10-6/℃，钢铁的线膨胀系数为12x10-6PC，两者之间比较相近，使鳞片胶泥适合于温度交变的重腐蚀环境，如电力系统中的FGD。在某些非正常情况下，FGD中的某些阶段温度可以达到200-250℃，我们进行了耐热冲击性能试验，即把涂有胶泥的钢板交变放置在100℃沸水和0℃的冰水各1小时，经100次交变试验后未能有异常现象出现。耐磨性好，鳞片胶泥在固化后的硬度较高，比普通醇酸漆高2-3倍，耐磨性较好，如鳞片胶泥的耐磨性为120mg(CS-17W-500a情况下)，而受外机械提伤时鳞片胶泥的破坏是局部的，其扩散趋势小，易于修复。
